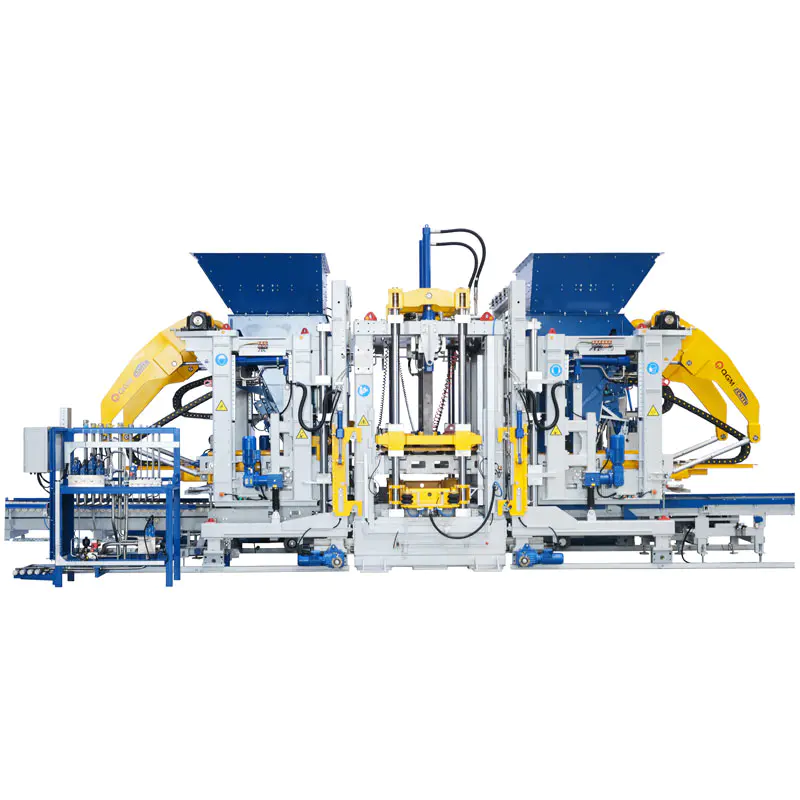

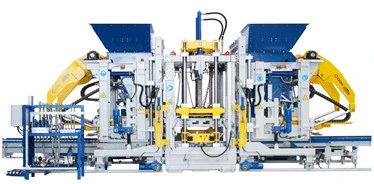

Zariadenia na výrobu blokov

Vlastnosti vybavenia stroja na výrobu blokov

Dvojité vibračné stoly, osem servomotorov (voliteľné)Špičkový blokový stroj

Modulárna zostava pre jednoduchšiu údržbuRôzne dostupné produkty

Vyššia kapacita, lepší výkon

Technické parametre

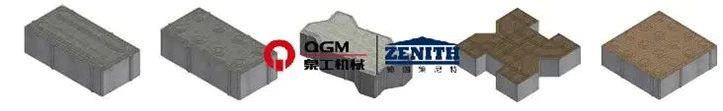

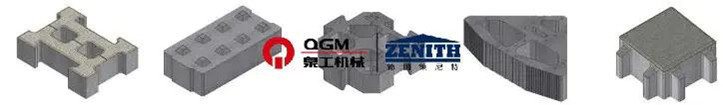

Niektoré bloky môžu byť vyrobené pomocou ZN2000C

Dlaždič:

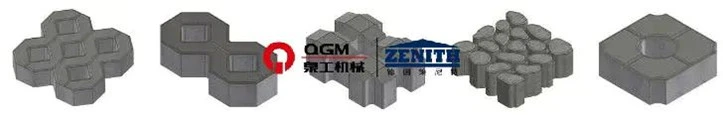

Trávny kameň:
Voda Zadržiavanie Blokovať:

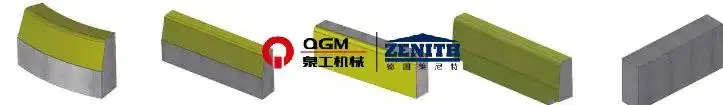

Cesta Obrubník:

Technické výhody

1. Pokročilý nemecký dizajnový rám

Rám hlavného rámu využíva vysoko pevnú zváranú rámovú konštrukciu navrhnutú spoločnosťou Hlavný rám využíva Nemecko ZENITH's patentovaná vysoko pevná zváraná rámová konštrukcia, ktorý má racionálny dizajn, jednotný a esteticky príjemné zváranie. Celý rám podstupuje ošetrenie vibráciami na zmiernenie mechanické namáhanie pre zabezpečenie vysokej kvality a stabilitu. Pokročilý konštrukčný dizajn umožňuje možnosť rozšírenia s potenciálom pridať obrubník Otváracia a zatváracia časť bočnej steny formy, sekcia vyťahovacej dosky, vkladacie zariadenie pre polystyrénové jadrá atď.

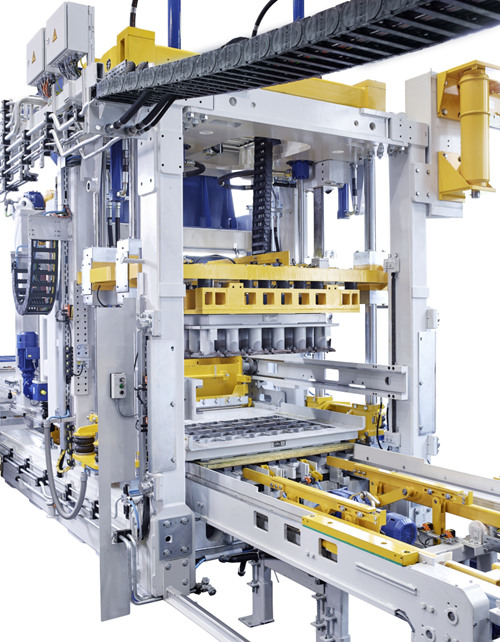

2. Automatický systém rýchlej výmeny formy

Keď je forma umiestnená v hlavnej polohe stroja, zdvíhací systém sa realizuje automatická výmena formy na zariadení na rýchlu výmenu formy. Tamper hlavica a forma rám sa automaticky upne pneumatickou stanicou, ktorá je bezpečná, efektívna a ľahko ovládateľná a pohodlné na údržbu.

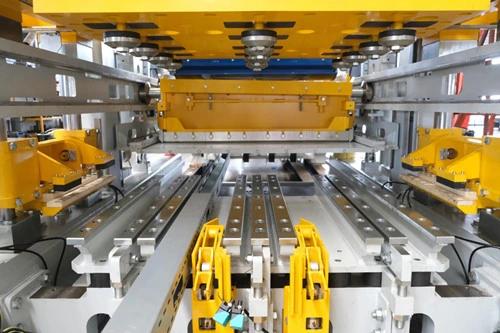

● Pneumatické upínacie zariadenie formy: Pozostáva z nosného rámu formy a pneumatického Pneumatické svorky na oboch stranách. Počas predvibračných a hlavných vibračných cyklov pomáha upnite a zaistite formu, čím sa znížia vibrácie a dosiahne sa najlepší vibračný účinok predĺženie životnosti formy.

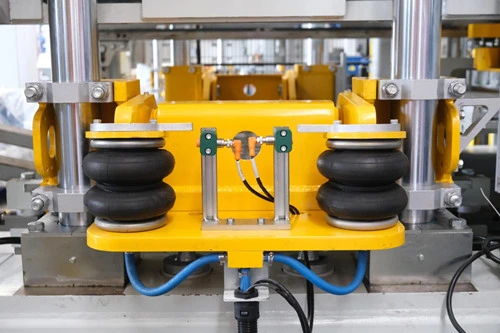

● Pneumatické upínacie zariadenie sabotážnej hlavy: Upínacia hlava je upevnená pomocou upínacieho zariadenia s airbagmi, čo umožňuje jednoduchú a rýchlu výmenu tamper hlavice, skracuje výmenu formy čas a tiež zaisťuje presné ukotvenie medzi rámom formy a podbíjacou hlavou.
● Elektrické zariadenie na vkladanie formy: Zariadenie na inštaláciu formy sa používa na umiestnenie formy hlavný stroj a odstráňte ich pomocou elektrického nosiča foriem. Nosič formy je vhodné pre väčšinu foriem na trhu. Iné špeciálne formy je možné použiť na mieru dopravca.

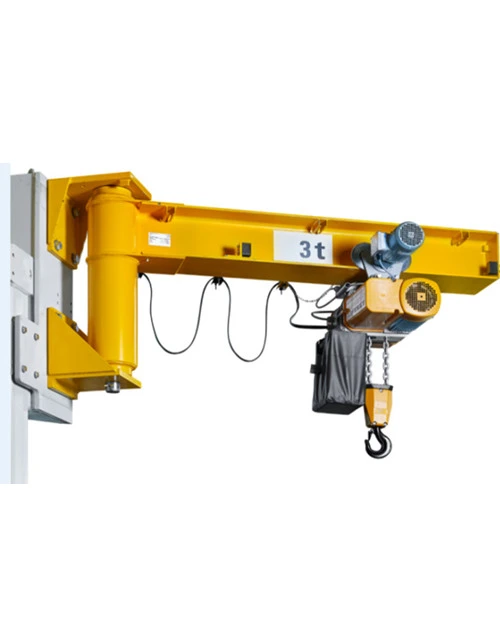

● Zariadenie na výmenu formy: inštaluje sa na hlavný rám stroja, používa sa na zdvíhanie formy pri výmene formy vybavený elektrickým reťazovým kladkostrojom (žeriavom) a elektrickým chodiacim zariadením

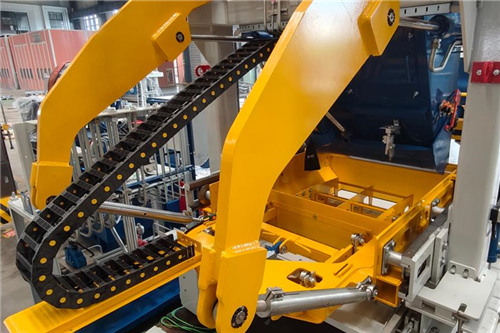

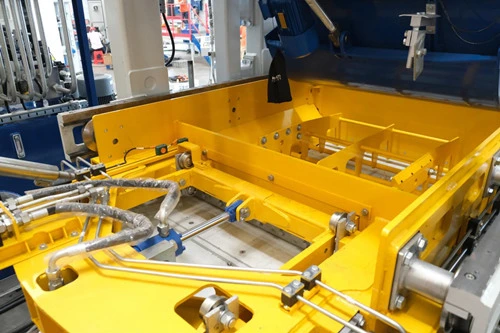

3. Systém kŕmenia

● Napájací box je poháňaný hydraulicky a využíva vysokodynamické riadenie proporcionálneho ventilu systém. Toto zariadenie je vybavené hydraulicky poháňaným miešacím zariadením, ktoré rýchlo a efektívne vyplní formu. Miešacie zariadenie je riadené vysoko dynamickým proporcionálnym ventily a podávacie zariadenie. Predné rameno kŕmneho boxu je vybavené nastaviteľným čistiaca kefka.
● Robustné podávanie s otočným ramenom s valcami veľkého priemeru na oboch stranách podávacieho zariadenia zabezpečujú rovnomerný a stabilný horizontálny pohyb kŕmneho boxu.
● Vodiace lišty podávacieho boxu sú vybavené vymeniteľnými pásikmi odolnými proti opotrebeniu, čím sa dosiahne viac vhodné na údržbu

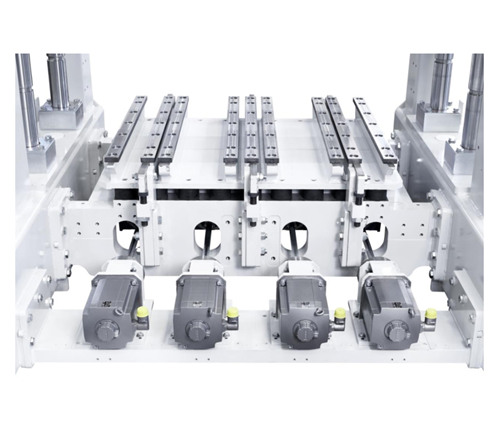

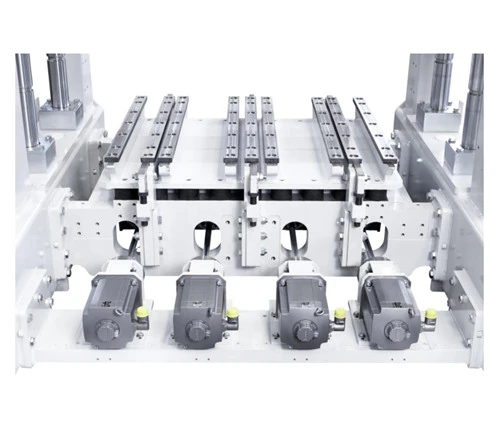

4. „Ultra dynamický“ servo vibračný systém

Technológia servo vibrácií „Super Dynamic“ je vysoko účinná adaptívna vibrácia systém navrhnutý špeciálne pre blokový stroj. Servomotory reagujú najrýchlejšie možná rýchlosť, dosiahnutie najvyššieho vibračného výkonu, zníženie spotreby cementu, skrátenie výrobných cyklov a výroba betónových výrobkov s vysokou hustotou. Vibrácie systém sa dokáže flexibilne prispôsobiť rôznym potrebám výroby betónových výrobkov.

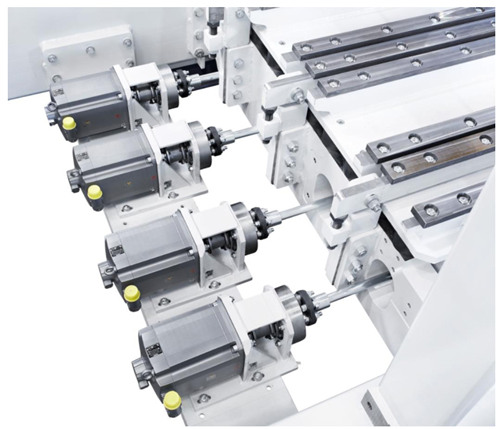

● Osem vibračných jednotiek s mechanickým vyvážením individuálne nastaveným ôsmimi servopohonmi
● Osem hriadeľov motora s elastickými spojkami
● Osem servomotorov, každý namontovaný na externom priečnom nosníku na izoláciu vibrácií na ráme motora
● Vibračný stôl nevyžaduje olejový kúpeľ (ekologický)

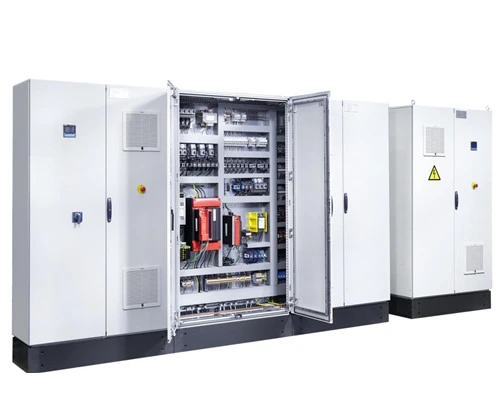

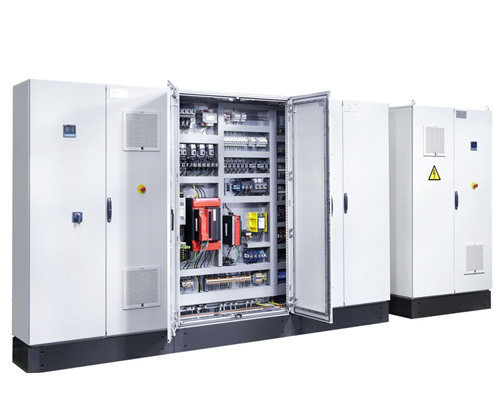

5. Presný servo riadiaci systém

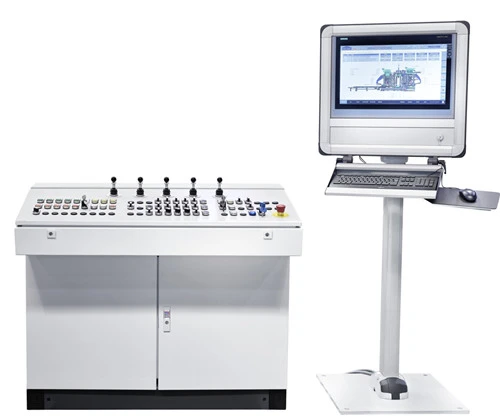

Prostredníctvom spätnej väzby signálu je riadená fáza a rýchlosť vibrácií, Prostredníctvom spätnej väzby signálu sú fáza vibrácií a rýchlosť riadené, synchrónne ovládanie pohybu a vysokorýchlostný pohotovostný režim, iniciácia vibrácií a eliminácia vibrácií byť dokončené v krátkom čase, čo pomáha skrátiť čas cyklu a dosiahnuť lepšie brzdenie účinok.“ Prostredníctvom dvojitej uzavretej slučky polohy a rýchlosti je ovládaná vzrušujúca sila pôsobiť iba vo vertikálnom smere, maximalizovať efektívnu vzrušujúcu silu a zároveň sa vyhýbať poškodenie stroja horizontálnou vzrušujúcou silou, predĺženie životnosti stroja, a schopnosť vykonávať rôzne nastavenia pre rôzne požiadavky na výrobu vysokokvalitné produkty.

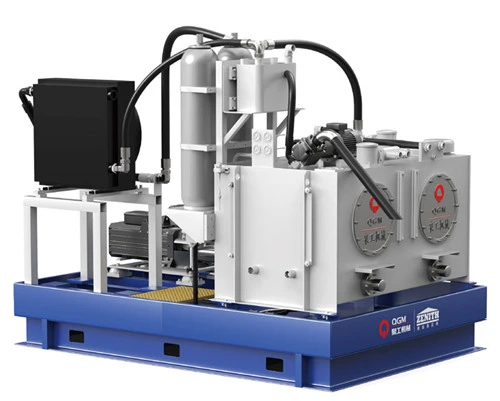

6. Hydraulický systém

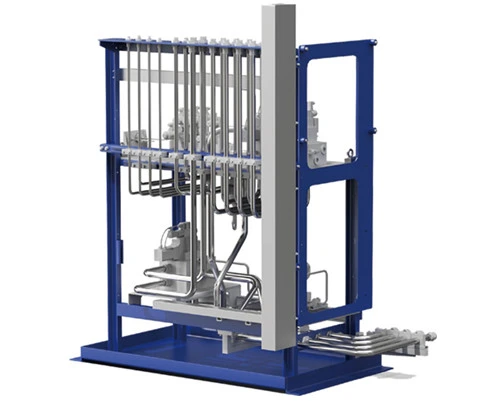

Tlaková hlava, rám formy, agregát na agregáty a látkový vozík sú ovládané Ubíjacou hlavou, rámom formy, plniacim boxom pre základnú zmes a tvárovú zmes. pomocou proporcionálnych smerových ventilov so spätnou väzbou jadra ventilov, ktoré ponúkajú krátke časy odozvy. Riadiaci systém s uzavretou slučkou (pravítko posuvu / kódovač -PLC- -proporcionálne smerový ventil-olejový valec) zabezpečuje presné ovládanie, s rýchlym a stabilným olejovým valcom pohyb. Hydraulická stanica využíva piestové čerpadlo s premenlivým objemom, ktoré sa zastaví čerpanie tlakového oleja, keď hydraulický systém dosiahne nastavený tlak, vyprázdnenie čerpadlo a zníženie spotreby energie. Hydraulická stanica je vybavená an akumulátor pre pomocný prívod oleja, ktorý umožňuje súčasné vykonávanie viacerých činností, s stabilný tlak v hydraulickom systéme. Súčasťou systému je aj snímač tlaku, ktorý displeje na ovládacom paneli pre jednoduché monitorovanie, ako aj snímač teploty, chladič a ohrievač na účinnú reguláciu teploty oleja a udržiavanie dobrého hydraulického oleja výkon.
